D941LW-1电动调节蝶阀
D941LW-1电动调节蝶阀
发布时间:2014-06-07 16:48 点击次数:


主要性能规范：
公称压力PN(MPa) 试验压力PS(MPa)   适用介质 适用温度(℃)
密封 壳体
0.1 0.11 0.15 烟气、空气、煤气 ≤300

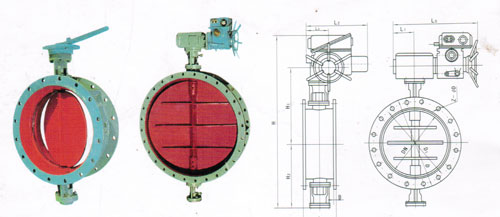

主要外形尺寸及连接尺寸:
DN D D1 b L H H1 B n-do 重量
WT(kg)
200 320 280 16 140 710 397 595 8-17.5 79
250 375 335 16 140 760 422 595 12-17.5 86
300 440 395 16 170 810 447 645 12-22 93
350 490 445 16 170 860 472 645 12-22 103
400 540 495 16 190 850 450 745 16-22 119
450 595 550 16 190 900 475 745 16-22 126
500 645 600 20 190 950 500 745 20-22 136
600 755 705 20 210 1000 525 970 20-26 198
700 860 810 20 210 1050 550 970 24-26 223
800 975 920 20 210 1100 575 1020 24-30 298
900 1075 1020 20 250 1835 855 1220 24-30 382
1000 1175 1120 20 250 1935 905 1220 28-30 398
1200 1375 1320 20 250 2035 1005 1240 32-30 564
1400 1675 1520 20 300 2400 1295 1460 36-30 710
1600 1790 1730 24 300 2830 1405 1250 40-30 1617
1800 1990 1930 24 300 3030 1505 1520 44-30 1976
2000 2190 2130 24 300 3135 1652 1520 48-30 2196
